Изолирующие соединения ИС под приварку
|
|
|
ИС под приварку — это изолирующее соединение, которое представляет собой неразъёмное соединение двух металлических патрубков через диэлектрический материал.
Назначение: изолирование или электрическое разделение участков наружных трубопроводов, транспортирующих неэлектропроводящую среду (природный или сжиженный углеводородный газ). Установка: устанавливаются на входе-выходе подземного газопровода, при вхождении его в здание, если есть возможность контакта с заземлёнными металлоконструкциями.
ИС на более высокое давление изготавливают для трубопроводов, транспортирующих воду, органические растворители, нефть и нефтепродукты.
Основные характеристики:
|
Условный проход, мм: |
15-700 |
|
Максимальное рабочее давление, МПа: |
1,6; 2,5; 4,0; 10,0; 16,0 |
|
Марка стали: |
20; 09г2с |
|
Температура эксплуатации, °С: |
-40…+80; -60…+80 |
|
Климатическое исполнение по ГОСТ 15159: |
У1; ХЛ1 |
|
Сопротивление изолятора при 1000 В, не менее: |
5 МОм |
|
Расчетный срок службы: |
30 лет |
|
Изготовление и поставка по ТУ: |
3799-001-89349132-2016 |

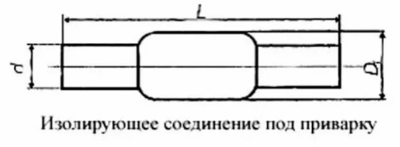

Типоразмерный ряд и технические параметры ИС под приварку по ТУ 3799-001-89349132-2016.
|
Обозначение изделия по наружному диаметру трубы |
Условный проход, мм |
d, мм |
L, мм |
D, мм |
Марки сталей, применяемых для изготовления ИС |
Масса, не более, кг |
|
ИС-22 |
15 |
22 |
600 |
42 |
Ст20, 09г2с |
1,7 |
|
ИС-27 |
20 |
27 |
600 |
42 |
Ст20, 09г2с |
1,7 |
|
ИС-34 |
25 |
34 |
600 |
42 |
Ст20, 09г2с |
1,7 |
|
ИС-42 |
32 |
42 |
600 |
50 |
Ст20, 09г2с |
2,2 |
|
ИС-48 |
40 |
48 |
600 |
54 |
Ст20, 09г2с |
2,4 |
|
ИС-57 |
50 |
57 |
600 |
73 |
ст20, 09г2с |
3,7 |
|
ИС-76 |
65 |
76 |
620 |
89 |
ст20, 09г2с |
6,1 |
|
ИС-89 |
80 |
89 |
640 |
102 |
ст20, 09г2с |
8 |
|
ИС-108 |
100 |
108 |
700 |
121 |
ст20, 09г2с |
11 |
|
ИС-114 |
100 |
114 |
700 |
127 |
ст20, 09г2с |
13,5 |
|
ИС-133 |
125 |
133 |
720 |
146 |
ст20, 09г2с |
16,5 |
|
ИС-159 |
150 |
159 |
740 |
168 |
ст20, 09г2с |
19,2 |
|
ИС-219 |
200 |
219 |
780 |
240 |
Ст20, 09г2с |
43 |
|
ИС-273 |
250 |
273 |
850 |
325 |
Ст20, 09г2с |
58 |
|
ИС-325 |
300 |
325 |
950 |
340 |
Ст20, 09г2с |
77 |
|
ИС-377 |
350 |
377 |
1000 |
390 |
Ст20, 09г2с |
105 |
|
ИС-426 |
400 |
426 |
1000 |
460 |
Ст20, 09г2с |
125 |
|
ИС-530 |
500 |
530 |
1100 |
622 |
Ст20, 09г2с |
210 |
|
ИС-630 |
600 |
630 |
1200 |
730 |
Ст20, 09г2с |
350 |
|
ИС-720 |
700 |
720 |
1200 |
840 |
Ст20, 09г2с |
600 |
