ИФС тип В (двухфланцевые воротниковые)
|
|
|
ИФС тип В (двухфланцевое воротниковое) — это изолирующее фланцевое соединение, состоящее из приварных встык воротниковых фланцев по ГОСТ 12821-80(ГОСТ 33259-2015 тип 11), между фланцами изолирующая прокладка паронит ПОН (могут применяться другие материалы), в отверстиях втулки изолирующие, стягивается крепежом - шайбами, гайками и шпильками. Количество и размеры крепежа регламентируется параметрами изделия.
ИФС тип В предназначены для изолирования или электрического разделения участков наружных трубопроводов, транспортирующих неэлектропроводящую среду (природный или сжиженный углеводородный газ, нефтепродукты). Применяется в большинстве случаев прокладки трубопровода, в том числе в газовой промышленности.
ООО ПКФ «НефтеГазПроект» производит ИФС тип В из фланцев различных марок сталей, исполнений и размеров давлений.

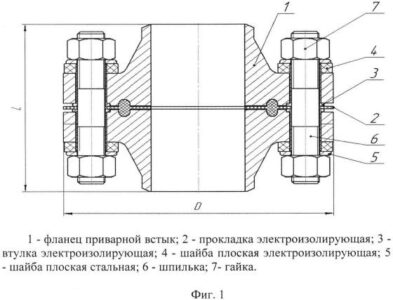

Пример чертежа ифс тип В исп. J:
Пример чертежа ифс тип В исп.E-F.
Некоторые характеристики ИФС тип В:
|
Ду, мм: |
15-1000 |
|
Ру, МПа: |
0,6;1,0;1,6;2,5;4,0;6,3;10,0;16,0 |
|
Марка стали: |
20, 09г2с, 12х18н10т |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1, УХЛ1, ХЛ1 |
|
Сопротивление при напряжении 1 кВ, не менее: |
5 МОм |
|
Исполнение фланцев |
В, Е, F, J |
|
Материал прокладки |
Паронит, фторопласт, текстолит, PTFE |
|
Изготовление и поставка по: |
ТУ 3799-001-89349132-2016 |
