ППДФ

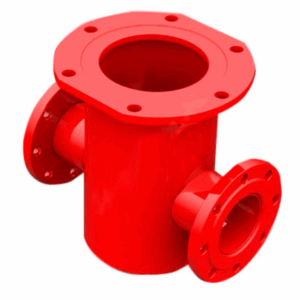

Пожарная подставка двойная фланцевая предназначена для присоединения пожарного гидранта, устанавливается в разрез трубы противопожарного водопровода с помощью фланцевого соединения. Пожарная подставка фланцевая представляет собой стальную сварную конструкцию из собственно пожарной подставки, с ответным фланцем под пожарный гидрант, и двух симметрично расположенных фланцевых патрубков.
В зависимости от диаметра противопожарного водопровода пожарная подставка без днища вваривается сверху в отрезок трубы диаметром более 200 мм, или два фланцевых патрубка, с условным проходом менее 150 мм, ввариваются в саму пожарную подставку, имеющую днище. Пожарная подставка фланцевая имеет краткое обозначение — ППФ или ППДФ с указанием условного прохода трубы противопожарного водопровода.
Одной из разновидностью ППДФ является подставка неравнопроходная, где на входе и выходе разные диаметры патрубков, например: подставка пожарная ППДФ Ду 150х100 Ру10.
Основные технические характеристики:
Материал: сталь.
Номинальное давление — 1,0 (10) МПа (кгс/см²).
Температура рабочей среды — до 50ºС.
Наружный диаметр фланца под гидрант пожарный — 330 мм.
Изготавливается пожарная подставка фланцевая в соответствии с ТУ 28.99.39–002-37816452-2020 из стальных электросварных труб ГОСТ 10704-91/10705-80, фланцев плоских стальных ГОСТ 33259-2015, фланца пожарного под гидрант по СК 2109-92, покрывается грунтовкой ГФ-021.
По предварительному заказу могут быть произведены пожарные подставки фланцевые на условное давление Ру 1,6 МПа (16 кгс/см²).

Основные параметры подставок ППДФ
