ИФС тип Б (с патрубками)
ИФС тип Б (с патрубками под приварку)
|
|
 |

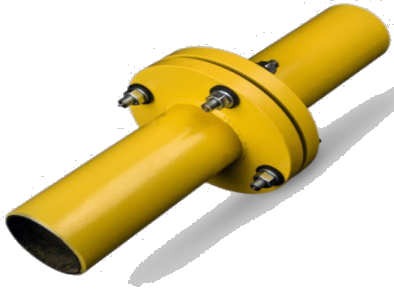

Изолирующее фланцевое соединение ИФС тип Б (с патрубками под приварку) производства ООО ПКФ «НефтеГазПроект» - это ИФС, состоящее из двух плоских стальных фланцев ГОСТ 12820-80 (ГОСТ 33259-2015 тип 01), стальные патрубки под приварку, прокладка паронит ПОН – 1 шт., втулки изолирующие, шайбы, гайки, шпильки. Количество крепежа регламентируется диаметром изделия.
По желанию заказчика вместо шпилек могут использоваться болты.
Изолирующие фланцевые соединения ИФС тип Б (с патрубками под приварку) используются для разделения на секции и электрической изоляции участков трубопровода, которые работают в химической, нефтеперерабатывающей, газовой и других областях промышленности.
Некоторые характеристики ИФС тип Б:
| Ду, мм: | 15-1000 |
| Ру, МПа: | 0,6-2,5 |
| Марка стали: | 20,09г2с,12х18н10т |
| Климатическое исполнение по ГОСТ 15150–69 | У1,УХЛ1,ХЛ1 |
| Сопротивление при напряжении 1 кВ, не менее: |
5 МОм |
| Изготовление и поставка по: |
ТУ 3799-001-89349132-2016 |
Таблица основных параметров ифс тип б ру 16
|
Тип |
Ду, мм |
L, мм |
d, мм |
D, мм |
E, мм |
N, шт |
Масса, кг |
|
ИФС-15-16-Б |
15 |
410 |
18 |
95 |
65 |
4 |
2,1 |
|
ИФС-20-16-Б |
20 |
410 |
25 |
105 |
75 |
4 |
2,76 |
|
ИФС-25-16-Б |
25 |
410 |
32 |
115 |
85 |
4 |
3,6 |
|
ИФС-32-16-Б |
32 |
410 |
38 |
135 |
100 |
4 |
4,9 |
|
ИФС-40-16-Б |
40 |
410 |
45 |
145 |
110 |
4 |
5,9 |
|
ИФС-50-16-Б |
50 |
460 |
57 |
160 |
125 |
4 |
8,3 |
|
ИФС-65-16-Б |
65 |
460 |
76 |
180 |
145 |
4 |
10,8 |
|
ИФС-80-16-Б |
80 |
470 |
89 |
195 |
160 |
4 |
12,3 |
|
ИФС-100-16-Б |
100 |
470 |
108/114 |
215 |
180 |
8 |
17/18,7 |
|
ИФС-125-16-Б |
125 |
470 |
133 |
245 |
210 |
8 |
21,6 |
|
ИФС-150-16-Б |
150 |
480 |
159 |
280 |
240 |
8 |
30 |
|
ИФС-200-16-Б |
200 |
490 |
219 |
335 |
295 |
12 |
45 |
|
ИФС-250-16-Б |
250 |
500 |
273 |
405 |
355 |
12 |
62,3 |
|
ИФС-300-16-Б |
300 |
500 |
325 |
460 |
410 |
12 |
88 |
|
ИФС-350-16-Б |
350 |
520 |
377 |
520 |
470 |
16 |
109,8 |
|
ИФС-400-16-Б |
400 |
520 |
426 |
580 |
525 |
16 |
128,4 |
|
ИФС-500-16-Б |
500 |
520 |
530 |
710 |
650 |
20 |
206,7 |
|
ИФС-600-16-Б |
600 |
520 |
630 |
840 |
770 |
20 |
282 |
|
ИФС-700-16-Б |
700 |
550 |
720 |
910 |
840 |
24 |
342 |
|
ИФС-800-16-Б |
800 |
550 |
820 |
1020 |
950 |
24 |
400 |
