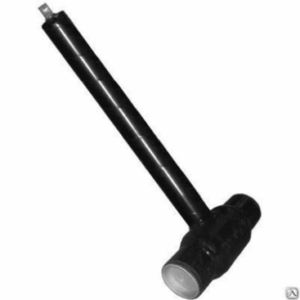

Кран шаровый для подземной установки 10с10п1
«НефтеГазПроект»
|
|
Кран шаровый для подземной установки 10с10п1 предназначен для использования в качестве запорного устройства на трубопроводах для транспортировки природного газа, сжиженных углеводородных газов (СУГ) и жидких нефтепродуктов, а также других жидких и газообразных сред, по отношению к которым материалы крана коррозионностойки.
Особенности конструкции кранов 10с10п1: удлинённый шток позволяет устанавливать кран в труднодоступных местах, в том числе под землёй. Шток крана расположен в герметичном корпусе, что гарантирует сохранение работоспособности на глубине до 5 метров под землёй. Антикоррозионное покрытие обеспечивает гидроизоляцию. |
Основные характеристики кранов 10с10п1
Модификации кранов: полнопроходные и стандартнопроходные (проход в затворе заужен).
Номинальное давление: 1,6 МПа.
Температура рабочей среды: до +80 °С.
Температура окружающей среды: от -40 до +40 °С.
Присоединение к трубопроводу: Сварка/Сварка.
Класс герметичности затвора: А по ГОСТ Р 9544-2015 .
Климатическое исполнение: У1 по ГОСТ 15150-69;
Материалы: корпус – ст.20, шток – ст.20, шпиндель - сталь 20х13, шар – 08х18н10, седло – Ф4к20,
уплотнитель седла - фторсилоксан, наружная изоляция – термоусадочная лента (полилен).
Тип управления: ручной (в комплекте с Т-ключом), редукторный (горизонтальный или вертикальный).
Положение для установки: любое.
Изготовление и поставка: по ТУ 3742-001-89349132-2016.
Пример обозначения: Кран 10с10п1 Ду 100/80 – условный проход 100 в затворе заужен до 80.

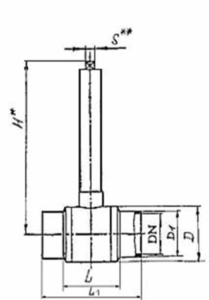

Технические параметры и чертеж крана 10с10п1
|
DN |
D, мм |
D1,мм |
L, мм |
L1, мм |
S**, мм |
H, мм |
|
50/40* |
76 |
57 |
105 |
270 |
19 |
По заказу |
|
50/50 |
89 |
57 |
125 |
280 |
19 |
|
|
80/65* |
114 |
89 |
150 |
280 |
19 |
|
|
80/80 |
133 |
89 |
170 |
300 |
19 |
|
|
100/80* |
133 |
108 |
170 |
300 |
19 |
|
|
100/100 |
180 |
108 |
210 |
330 |
32 |
|
|
150/125* |
219 |
159 |
200 |
360 |
32 |
|
|
150/150 |
273 |
159 |
260 |
390 |
32 |
|
|
200/150* |
273 |
219 |
320 |
430 |
32 |
|
|
200/200 |
325 |
219 |
310 |
510 |
32 |
|
|
250/200* |
325 |
273 |
445 |
510 |
32 |
|
|
300/250* |
530 |
326 |
- |
730 |
редуктор |
|
|
350/300* |
530 |
377 |
- |
730 |
редуктор |
|
| *Условный проход в затворе заужен.
**Размер под ключ. |
||||||
По заказу краны 10с10п1 изготавливаются в комплекте с редукторами в сборе.
Редукторы используются горизонтального и вертикального типа.
Кран 10с10п1 с горизонтальным редуктором в сборе комплектуется штурвалом.
В комплект крана 10с10п1 с вертикальным редуктором штурвал не входит, кран поставляется с т-ключом.
На рисунке пример крана 10с10п1 с вертикальным редуктором.
